4. 多输入通道与多输出通道的卷积

1. 多输入通道

• 彩色图像一般有 RGB 三个输入通道，直接转成灰度会丢失信息。

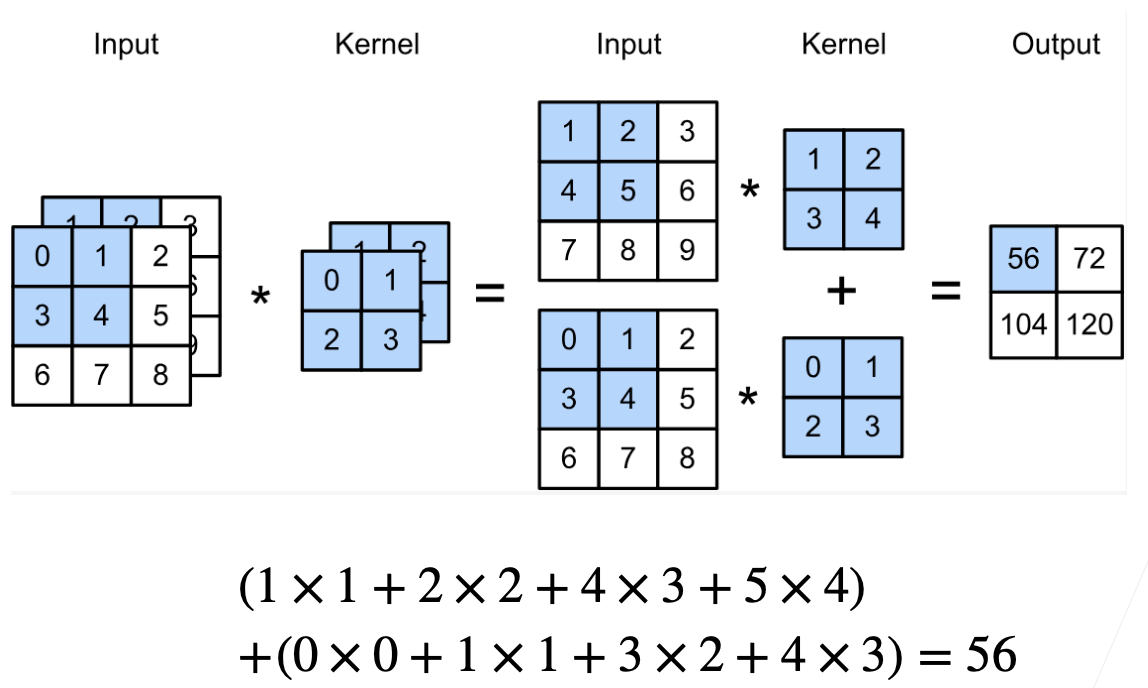

• 每个输入通道都有一个对应的卷积核，所有通道卷积后的结果相加，得到单通道的输出。

• 数学形式：
  • 输入 $\mathbf{X}$：$c_i\times n_h\times n_w$
  • 卷积核 $\mathbf{W}$：$c_i\times k_h\times k_w$
  • 输出 $\mathbf{Y}$：$m_h\times m_w$
  • 公式：$\mathbf{Y}=\sum _{i=1}^{c_i}{\mathbf{X}}_{i,:,:}\star {\mathbf{W}}_{i,:,:}$

2. 多输出通道

• 卷积层的输出通道数是一个超参数。
• 可以有多个三维卷积核，每个核生成一个输出通道。
• 数学形式：
  • 输入 $\mathbf{X}$：$c_i\times n_h\times n_w$
  • 核 $\mathbf{W}$：$c_o\times c_i\times k_h\times k_w$
  • 输出 $\mathbf{Y}$：$c_o\times m_h\times m_w$
  • 公式：${\mathbf{Y}}_{i,:,:}=\mathbf{X}\star {\mathbf{W}}_{i,:,:,:}$，for $i=1,...,c_o$

3. 多输入和多输出

• 每个输出通道可以识别特定模式
• 输入通道核识别并组合输入中的模式

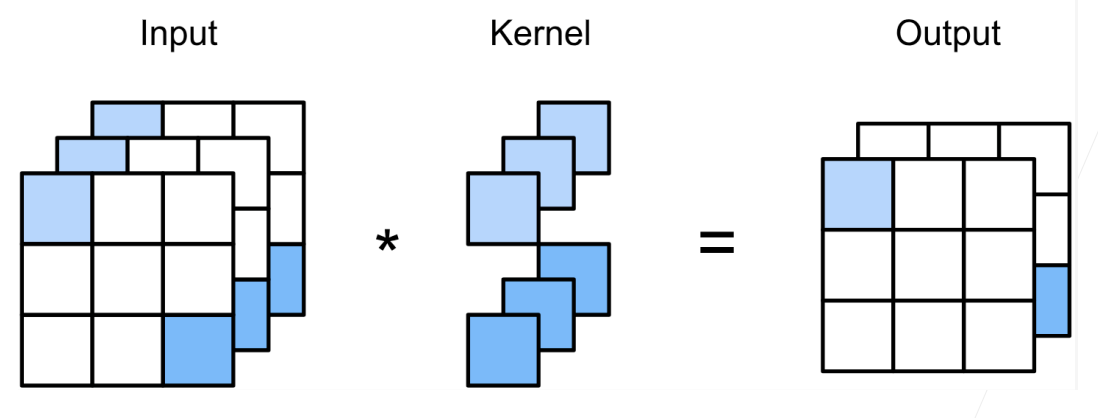

4. 1x1 卷积层

• $k_h=k_w=1$ 的是一个受欢迎的选择，它不提识别空间模式，仅用于通道融合。

• 等价于输入为 $n_h{n}_w\times c_i$，权重为 $c_o\times c_i$ 的全连接层。

5. 二维卷积层计算复杂度

• 输入 $\mathbf{X}$：$c_i\times n_h\times n_w$
• 核 $\mathbf{W}$：$c_o\times c_i\times k_h\times k_w$
• 偏置 $\mathbf{B}$：$c_o$
• 输出 $\mathbf{Y}$：$c_o\times m_h\times m_w$
• 计算复杂度（浮点计算数FLOP）：$O(c_i{c}_o{k}_h{k}_w{m}_h{m}_w)$
  • $c_i=c_o=100$
  • $k_h=h_w=50$
  • $m_h=m_w=64$
• ==> 1GFLOP
• (CPU: 0.15. TF = 18h, GPU: 12 TF = 14min)

6. 总结

• 输出通道数是卷积层的超参数，决定输出特征的"宽度"。
• 每个输入通道有独立的卷积核，卷积结果相加后再送给每个输出通道。
• 每个输出通道有独立的三维卷积核，分别负责识别特定模式或组合输入通道特征。
• $1\times 1$ 卷积可用于通道混合，不提取空间特征。
• 二维卷积层的计算复杂度与通道数、卷积核大小和输出尺寸成正比。

参考资料

• 李沐《动手学深度学习》：多 输入/输出 通道
• Bilibili：多 输入/输出 通道
